GDL立式多级管道泵
放大图片
产品名称: GDL立式多级管道泵
产品型号: GDL型
产品特点: GDL立式多级管道泵可分为GDL和CDL两种泵产品,其中GDL多级管道泵为铸铁材质,由不锈钢外壳包裹,该款产品的特点明显,能够满足较高的扬程需要。
上一个产品:[ YW液下排污泵 ]
下一个产品:[ GW管道排污泵 ]
产品描述

GDL立式多级管道泵产品概述:

    GDL型立式多级管道泵主要分为GDL和CDL两系列立式多级泵产品,两款多级管道泵的主要区别是GDL立式多级泵外壳采用不锈钢外壳而叶轮及泵体采用的是铸铁材质,GDL多级泵效率较低由于采用的是铸铁材质如果长时间停机不运行容易出现叶轮锈蚀出现卡死的现象,长时间不运行的泵在使用之前应该盘车后才能启动.CDL多级泵是目前最新型的多级泵泵型,CDL立式多级泵具有节能效果良好、占地面积小、安装方便、性能稳定等特点,外套及叶轮等过流部件一律才用1Cr18Ni9Ti优质不锈钢,轴封用耐磨机械密封,无泄漏,使用寿命长。以水力平衡解决轴向力,因而运转平稳,低噪音,安装条件优于其他立式多级泵。两款立式多级泵产品可以简便安装于任一段水平管路中间。完全能满足高层建筑、深井矿等的给排水及消防设施需要,是广大行业冷热水或一般介质、理化性质类似水等液体输送的最佳泵型。

  GDL多级泵使用温度:≤100℃,压力:≤1.6MPa16kg/cm2

  CDL多级泵使用温度≤120℃,压力:≤2.5MPa  25kg/cm2

GDL立式多级管道泵厂家,GDL多级泵价格,GDL立式多级泵2018年全新报价

    管道泵吸入、排出口位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成,进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封,用平衡室的压力水进行润滑和冷却。是各大行业冷热水或物理化学性质类似于水等液体输送的最佳泵型。

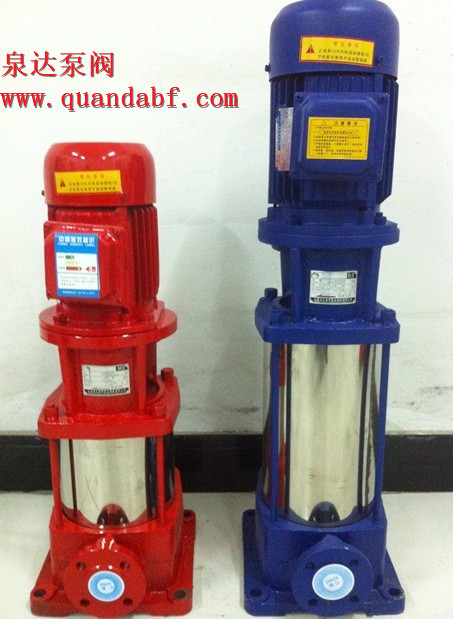

此图为GDL多级管道泵

此图为CDL(外壳及过流部件均是不锈钢材质)

工作条件:

1、用于输送清水或物理化学性质类似于清水的液体;
2、输送液体中应无固体颗粒,无纤维,无强腐蚀性,无爆炸危险;
3、最高液体温度不超过120℃;
4、最高工作压力不超过2.5MPa;
5、电源为了3相380V、50HZ。电压波动在±5%以内;
6、周围环境温度应低于40℃,相对湿度低于95%。

型号意义:

多级管道泵家价格 多级管道泵家规格 多级管道泵

技术参数:

     流量:2-160m3/h;
     扬程:24-200m;
     功率:1.1-90kw;
     转速:2900r/min;
     口径:φ25-φ150;
     温度范围:-15-+120℃;
    工作压力:≤2.5Mpa。

结构图:

多级管道泵家价格 多级管道泵家规格 多级管道泵

1

泵体

11

联轴器

2

拉紧螺栓

12

联接座

3

外筒

13

气嘴

4

叶轮

14

机械密封

5

叶轮挡套

15

6

轴套

16

中段

7

密封垫

17

轴套螺母

8

螺母

18

轴瓦

9

19

回水管部件

10

电机





产品特点:

      1、GDL型立式多级管道泵为立式结构,具有占地面积小的特点,泵重心重合于泵脚中心,因而运行平稳、振动小、寿命长。
      2、GDL型立式多级离心式管道泵口径相同且在同一水平中心线上,无需改变管路结构,可直接安装在管道的任何部们,安装极为方便。
      3、电机外加防雨罩可直接置于室外使用,而无需建造泵房,大大节约基建投资。
      4、GDL型立式多级管道泵扬程可通过改变泵级数(叶轮数量)来满足不同要求,故适用范围广。
      5、轴封采用硬质合金机械密封,密封可靠,无泄漏,机械损失小。
      6、高效节能,外形美观。
      7、注50口径以上内件铸件成形。

产品用途:

      GDL型立式多级管道泵特别适用于锅炉给水,也可广泛应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业,作为给水排水的动力设备。

GDL立式多级管道泵安装说明:

      1、安装时管路重量不不应承受在泵上,否则易损环水泵;
      2、泵瑟电机是整体结构,出厂时已由厂家校正,所以安装时无需调整,因此安装时十分方便;
      3、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物,(如石块、铁砂等)以免水泵运行时损还过流部件;
      4、安装进必须拧紧地脚螺栓,且每间隔一事实上时段应对泵过行检查防止其松动,以免水泵起动时发生剧烈振动而影响的性能;
      5、为了维修方便和使用安全,在泵的进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表,对于高扬程,为了防止水锤,还
           应在出口闸阀前安装一只止回阀以应付突然断电等失去动力事故,从而确保水泵在最佳工况下运行,增长水泵的使用寿命;
      6、泵用于有吸程场合,应装有底阀,并且进口管路不应有过多弯道,同时不得有漏水、漏气现象,以免影响水泵的吸入性能;
      7、为不使杂质进入泵内而堵塞流道影响性能,应在泵进口前面安装过滤器;
      8、安装管路前转动水泵的转子部件,应无磨擦声或卡死现象,否则应将泵拆开检查原因。

维修与保养:

      运行中的维护和保养
      1、进水管路必须高度密封,不能漏水、漏气;
      2、禁止GDL型立式多级管道泵在汽蚀状态下长期运行;
      3、禁止GDL型立式多级管道泵在大流量工况运行时,电机超电流长期运行;
      4、定时检查泵运行中的电机电流值,尽量使泵在设计工况范围内运行;
      5、GDL型立式多级管道泵在运行中应有专人看管,以免发生意外;
      6、GDL型多级管道泵每运行500小时应对轴承进行加油;
      7、GDL型多级管道泵进行长期运行后,由于机械磨损,使机组噪声及振动增大,应停车检查,必要进可更换易损零件及轴承,机组大修期一般为一年。
      机械密封的维护与保养
      1、机械密封润滑液应清洁无固体颗粒;
      2、严禁机械封在干磨情况下工作;
      3、起动前应盘动多级管道泵(电机)几圈,以免突然起动造成机械密封断裂损坏。

使用说明:

  起动前准备
  1、用手拨转联轴器,叶轮应无卡磨现象,转动灵活;
  2、打开进口阀门,打开排气阀使液体充满整个泵腔,然后关闭排气嘴;
  3、如输送热液体时,起动前应预热,升温速度为50℃/h,泵的预热是用所输送液体不断循环来达到,以使各部位受热均匀;
  4、应先用手盘动泵几圈以使润滑水进入机械密封端面;
  5、点动电机,确定转向是否正确。
  起动与运行
  1、全开进口阀门,关闭吐出管路阀门;
  2、接通电源,当泵达到正常转速后,再逐渐打开吐出管路上的阀门,并调节到所需工况;
  3、注意观察仪表读数,检查轴封泄露情况,正常时机械密封泄露为3滴/分,检查电机、轴承处温度≤75℃,如果发现异常情况,应及时处理。
  停车
  1、逐渐关闭吐出管路阀门,切断电源;
  2、关闭进口阀门;
  3、如环境温度低于0℃,应将泵内液体放尽,以免冻裂水泵;
  4、如长期停用,应将泵拆卸清洗,包装保管。

GDL立式多级管道泵--性能参数

型号 级数 流量
(m3/h)
扬程
(M)
转速
(r/min)
电机功率
(kw)
效率
(%)
必需汽蚀余量
(NPSH)
重量
25GDL2-12 3 1.4
2
2.4
36 2900 1.1 23
30
32
2.9 58
4 48 1.1 2.9 62
5 60 2 2.9 68
6 72 2 2.9 72
7 84 2 2.9 78
8 96 2.2 2.9 82
9 108 2 2.9 86
10 120 3 2.9 98
11 132 3 2.9 102
12 144 3 2.9
13 156 4 2.9
25GDL4-11 3 2.8
4
4.8
33 2900 1.1 32
42
43
2.9 58
4 44 1.5 2.9 65
5 55 2.2 2.9 72
6 66 2.2 2.9 76
7 77 3 2.9 86
8 88 3 2.9 90
9 99 3 2.9 94
10 110 4 2.9 110
11 121 4 2.9 114
12 132 4 2.9
13 143 4 2.9
型号 级数 流量
(m3/h)
扬程
(M)
转速
(r/min)
电机功率
(kw)
效率
(%)
必需汽蚀余量
(NPSH)
重量
40GDL6-12 3 4.2
6
7.2
36 2900 1.5 43
52
50
2.9 72
4 48 2.2 2.9 78
5 60 2.2 2.9 82
6 72 3 2.9 92
7 84 3 2.9 96
8 96 4 2.9 112
9 108 4 2.9 116
10 120 4 2.9 120
11 132 5.5 2.9 140
12 144 5.5 2.9
13 156 7.5 2.9
50GDL12-15 2 8.4
12
14.4
30 2900 2.2 49
57
55
3.5 113
3 45 3 3.5 129
4 60 4 3.5 149
5 75 5.5 3.5 181
6 90 5.5 3.5 190
7 105 7.5 3.5 204
8 120 7.5 3.5 212
9 135 11 3.5 265
10 150 11 3.5 273
50GDL18-15 2 12.6
18
21.6
30 2900 3 54
63
62
4.0 122
3 45 4 4.0 142
4 60 5.5 4.0 175
5 75 7.5 4.0 189
6 90 7.5 4.0 198
7 105 11 4.0 252
8 120 11 4.0 261
9 135 15 4.0 280
10 150 15 4.0 289
型号 级数 流量
(m3/h)
扬程
(M)
转速
(r/min)
电机功率
(kw)
效率
(%)
必需汽蚀余量
(NPSH)
重量
65GDL24-12 2 18
24
28.8
24 2900 3 54
63
62
4.0 122
3 36 4 4.0 142
4 48 5.5 4.0 175
5 60 7.5 4.0 189
6 72 7.5 4.0 252
7 84 11 4.0 261
8 96 11 4.0 280
9 108 15 4.0 289
10 120 15 4.0 20
11 132 15 4.0
12 144 18.5 4.0
80GDL36-12 2 25.2
36.0
43.2
24 2900 4 59
71
70
4.2 193
3 36 5.5 4.2 227
4 48 7.5 4.2 244
5 60 11 4.2 292
6 72 11 4.2 302
7 84 15 4.2 322
8 96 15 4.2 332
9 108 18.5 4.2 365
10 120 18.5 4.2 375
80GDL54-14 2 36
54
65
28 2900 7.5 62
73
71
4.0 218
3 42 11 4.0 267
4 56 15 4.0 287
5 70 18.5 4.0 320
6 84 18.5 4.0 330
7 98 22 4.0 373
8 112 30 4.0 400
9 126 30 4.0 421
10 140 37 4.0 432
型号 级数 流量
(m3/h)
扬程
(M)
转速
(r/min)
电机功率
(kw)
效率
(%)
必需汽蚀余量
(NPSH)
重量
100GDL72-14 2 50.4
72
86.4
28 2900 11 64
73
71
4.5 276
3 42 15 4.5 298
4 56 18.5 4.5 336
5 70 22 4.5 381
6 84 30 4.5 453
7 98 30 4.5 466
8 112 37 4.5 493
9 126 37 4.5 582
10 140 45 4.5 595
125GDL100-20 2 75
108
130
40 2900 18.5 65
74
72
4.5 292
3 60 30 4.5 430
4 80 37 4.5 463
5 100 45 4.5 555
6 120 55 4.5 640
7 140 75 4.5 840
8 160 75 4.5 855
9 180 90 4.5 870
10 200 90 4.5 955
150GDL160-20 2 108
162
194
40 2900 30 69
78
77
4.5 422
3 60 37 4.5 452
4 80 55 4.5 613
5 100 75 4.5 820
6 120 75 4.5 836
7 140 90 4.5 922


泵型尺寸图

多级管道泵家价格 多级管道泵家规格 多级管道泵

结构图

多级管道泵家价格 多级管道泵家规格 多级管道泵

GDL立式多级管道泵订货友情提示:

请提供以下详细数据:①GDL型立式多级离心式管道泵产品名称与型号②GDL型立式多级离心式管道泵流量③GDL型立式多级离心式管道泵扬程(m)④GDL型立式多级离心式管道泵口径⑤GDL型立式多级离心式管道泵电机功率(KW)⑥GDL型立式多级离心式管道泵转速(r/min)⑦GDL型立式多级离心式管道泵电压〔V〕⑧GDL型立式多级离心式管道泵吸程(m)⑨GDL型立式多级离心式管道泵是否带附件以便我们的为您正确选型。
