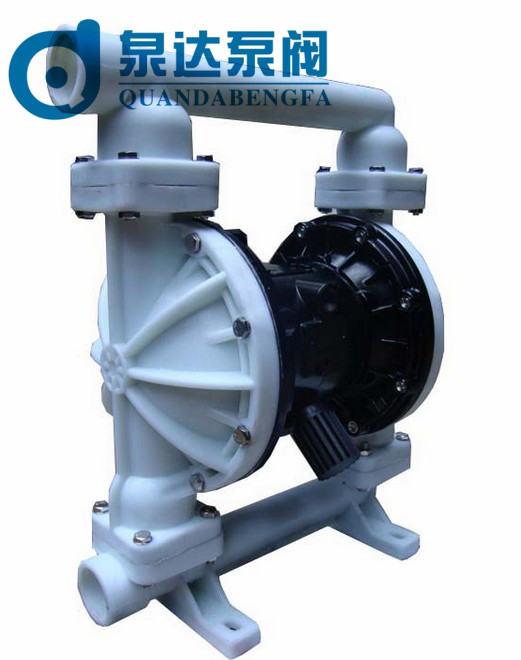

QBY工程塑料气动隔膜泵
放大图片
产品名称: QBY工程塑料气动隔膜泵
产品型号: QBY型
产品特点: 气动工程塑料隔膜泵是永嘉县泉达泵阀制造有限公司生产的一种新型输送机械,工程塑料隔膜泵主要用于输送偏酸性的液体及用户要求泵整机重量偏轻的工况,重量轻便于移动。
上一个产品:[ QBY不锈钢气动隔膜泵 ]
下一个产品:[ QBY铸铁气动隔膜泵 ]
产品描述

QBY工程塑料气动隔膜泵概述 :

气动工程塑料隔膜泵是永嘉县泉达泵阀制造有限公司生产的一种新型输送机械,工程塑料隔膜泵主要用于输送偏酸性的液体及用户要求泵整机重量偏轻的工况,重量轻便于移动。气动隔膜泵已被国内一千多家石油、化工、电子、陶纺织系统单位采用,安置在种特殊场合,用来抽送各种常规泵不能抽吸的介质,均取的了满意的效果。 泉达生产的工程塑料气动隔膜泵也称聚丙烯气动隔膜泵是目前国内最新颖的一种泵类。我们公司设计的该款泵是采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的 WLLDENPVMPS、美国的MARIOWPUMPS相近.本厂目前已形成系列化生产,共有八种规格直径:¢10mm3/8"、¢15mm1/2"、¢25mm1"、¢40mm11/2"、¢50mm2"、¢65mm21/2"、¢80mm3"、¢100mm4"。四种材质、铝合金、铸铁、不锈钢、工程塑料隔膜泵。塑料隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。

QBY工程塑料气动隔膜泵工作原理:

工程塑料隔膜泵

在泉达牌气动泵的两个对称工作腔中,各装有一块有弹性的隔膜6,联杆将两块隔膜结成一体,压缩空气从泵的进气接头1进入配气阀 3后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。
QBY工程塑料气动隔膜泵主要特点

1、工程塑料隔膜泵不需灌引水,吸程高达7m,扬程达50m,出口压力≥6kgf/cm2;

 2、工程塑料隔膜泵流动宽敞,通过性能好,允许通过最大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微;
 3、工程塑料隔膜泵扬程、流量可通过气阀开度实现无级调节(气压调节在1-7kgf/cm2之间);
 4、该气动隔膜泵无旋转部件,没有轴封,隔膜将抽送的介质与泵的运动部件、工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不会造成环境污染和危害人身安全;
 5、工程塑料隔膜泵不必用电,在易燃、易爆场所使用安全可靠;
 6、工程塑料隔膜泵可以浸没在介质中工作;
 7、工程塑料隔膜泵作用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机,泵也不会因此而损坏,不旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又有自动启动运行;
 8、工程塑料隔膜泵结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部
件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
 9、工程塑料隔膜泵可输送较粘的液体(粘度在1万厘泊以下);
 10、工程塑料隔膜泵无须用油润滑,即使空转,对泵也无任何影响,这是该泵一大特点。

QBY工程塑料气动隔膜泵主要用途

1、吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
 2、吸油漆、树胶、颜料。
 3、粘合剂和胶水、全部种类可用泵吸取。
 4、各种瓦、瓷、砖器及陶器釉浆。
 5、油井钻好后,用泵吸沉积物及灌浆。
 6、吸各种乳剂和填料。
 7、吸各种污水。
 8、用泵为油轮,驳船清仓吸取仓内污水。
 9、啤酒花及发酵粉稀浆、糖浆、糖密。
 10、吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
 11、各种橡胶浆。
 12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
 13、各种剧毒、易燃、易挥发液体。
 14、各种强酸、强碱、强腐蚀液体。
 15、各种高温液体最高可耐150℃。
 16、作为各种固液体分离设备的前级送压装置。

QBY工程塑料气动隔膜泵性能参数表

型号

Model 1
流量

Dischage
m3/h
扬程

Head
m
出口压力
Exit
Pressure
kgf/cm2
吸程
Sucked
lift
m
最大允许颗粒直粒
Max grain D
最大供气压力
Max
Pressure
kgf/cm2
最大空气
消耗量
Max air
consumption
m3/min
材 料 Materials
铝
ZL104
不锈钢
1Cr18Ni9Ti
铸铁
HT200
增强
聚丙烯
Enhanced
Polypropy lene
QBY-10
0~0.8
0~50
6
5
1
7
0.6
QBY-15
0~1
0~50
6
5
1
7
0.3
QBY-25
0~2.4
0~50
6
7
2.5
7
0.6
QBY-40
0~8
0~50
6
7
4.5
7
0.6
QBY-50
0~12
0~50
6
7
8
7
0.9
/
QBY-65
0~16
0~50
6
7
8
7
0.9
/
QBY-80
0~24
0~50
6
7
10
7
1.5
/
QBY-100
0~30
0~50
6
7
10
7
1.5
/

QBY型气动工程塑料隔膜泵

QBY型气动工程塑料隔膜泵

相关关键词:塑料隔膜泵厂家,工程塑料隔膜泵,塑料气动隔膜泵

QBY工程塑料气动隔膜泵的订货请尽量提供:

1.型号2.口径3.扬程(m)4.流量5.电机功率(KW)6.转速(R/min)7.材质是否带附件8.电压(V)
