隔膜泵是容积泵系列的一部分,是一种多功能且可靠的泵,可用于需要流体输送的大多数行业。它结合了一组隔膜和阀体两侧的阀门的往复作用来泵送流体。
隔膜泵既可以用电动机或发动机进行机械驱动,也可以用压缩空气进行气动驱动。它们可以采用多种材料,包括铝、铸铁、Hastelloy-C、合金 20、不锈钢、PVDF、聚丙烯和导电聚丙烯乙缩醛,因此可以确保它们能够适应各种应用。
隔膜泵运行的一个关键特征是脉动,即吸入和排出的交替导致液体间歇性地流过泵。注射器是隔膜泵的一种非常基本的形式,可用于说明这种脉动概念。
向后拉注射器的活塞会产生吸力,将液体拉入气缸,同时向前推动活塞将液体通过注射器的推头排出(图 1)。

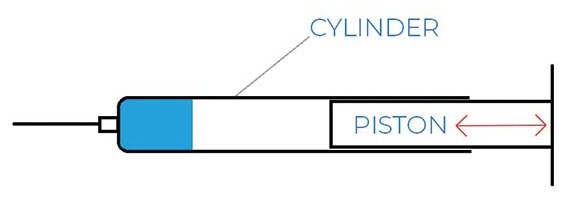

图 1:注射器。
以同样的方式,泵中的隔膜向泵体内和向外移动,与止回阀一起工作以吸入和排出泵中的流体。下面的图 2 显示,如果没有止回阀,当活塞向外移动时,空气会简单地流入气缸,从而阻止任何吸入。

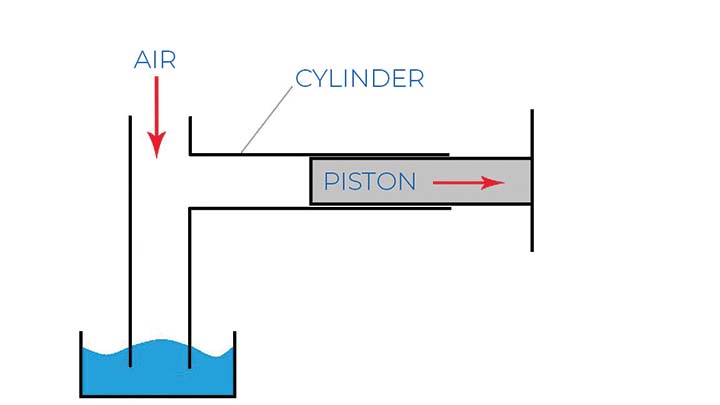

图 2:未安装止回阀的隔膜。
图 3 显示了用于防止流体流入气缸的止回阀。这会在气缸内产生负压,一旦活塞向外移动,就可以从底部吸取流体。

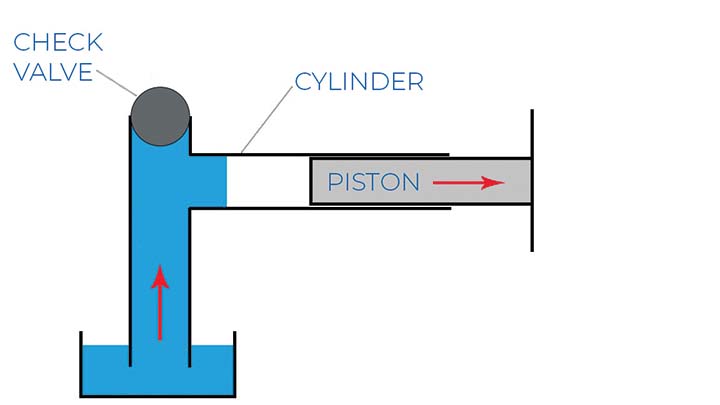

图 3:装有止回阀的隔膜。
图 4 显示了当活塞被向内推动时气缸排出液体。

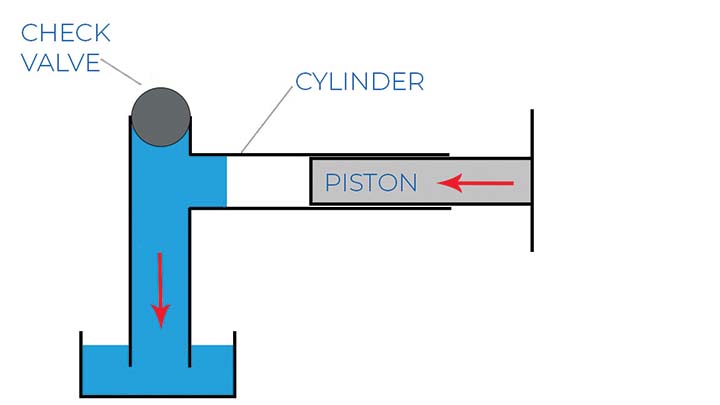

图 4:隔膜排放液。
图 5 和图 6 进一步有助于说明使用两个止回阀的隔膜泵的操作,一个在吸入侧,另一个在排出侧。这些阀门在打开和关闭之间交替,与隔膜一起实现吸入和排放。

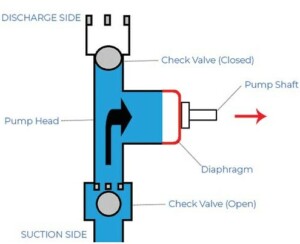

图 5:隔膜泵吸入。

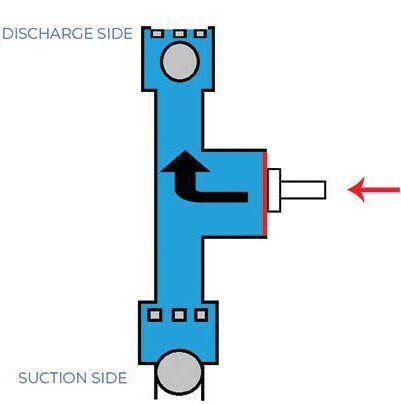

图 6:隔膜泵排放。
选择泵时要考虑的众多因素之一是泵送液体的类型和粘度。一般来说,隔膜泵非常适合用于各种流体,包括高粘度和低粘度液体、高密度和低密度液体以及清洁和磨蚀性液体。
这包括液体,例如挥发性溶剂、腐蚀性化学品、粘性、剪切敏感的食品、药品、粘性流体、药品、脏水、较小的固体、研磨浆、乳膏、油和凝胶。
虽然隔膜泵在泵送高粘度或稠密流体时确实提供了一种多功能且可靠的选择,但确保您拥有适合正确应用的正确泵需要更全面的考虑。如有疑问,请咨询您的泵供应商。 |
