叶轮是衡量一台泵是否合格的重要部件，即使传动部件好的假如叶轮的性能不好，那么一台泵仍然无法正常工作。叶轮一般是多级离心泵的主要零件。叶轮的形状和尺寸尤其重要，水泵的叶轮有三种:开式,闭式和半闭式，它的形状和尺寸的设计是通过水力计算来决定的。叶轮的材料要求严格，因为选用叶轮材料时，除了要考虑离心力作用下的机械强度以外，还要考虑到材料的耐磨和耐腐蚀性能。目前多数叶轮采用铸铁、铸钢和青铜制成，少部分不锈钢。
叶轮一般可分为单吸式叶轮与双吸式叶轮两种。自吸泵自吸式叶轮如图2-3所示，它是单边吸水，叶轮的前盖板与后盖板呈不对称状。双吸式叶轮如图2-5所示，它是两边吸水，叶轮盖板呈对称状，一般大流量离心泵多数采用双吸式叶轮。

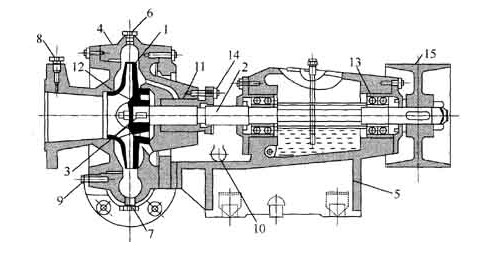

图2-4单级单吸卧式离心泵
1-叶轮；2-泵轴；3-键；4-泵壳；5-泵座；6-灌水孔；7-放水孔；8-接真空表孔；9-接压力表孔；10-泄水孔；11-填料盒；12-减漏环；13-轴承座；14-压盖调节螺栓；15-传动轮
叶轮按其盖板情况又可分为封闭式叶轮、敞开式叶轮和半开式叶轮三种形式，如图2-6所示。凡具有两个盖板的叶轮，称为封闭式叶轮，如图2-6(o)所示。这种叶轮应用最广，前述的单吸式、双吸式叶轮均属这种形式。只有叶片没有完整盖板的叶轮称为敞开式叶轮，如图2-6(b)所示。只有后盖板，没有前盖板的叶轮，称为半开式叶轮，如图2-6(C)所示。一般在抽升含有悬浮物的污水泵中，为了避免堵塞，有时采用开式或半开式叶轮。这种叶轮的特点是叶片少，一般仅2～5片。而封闭式叶轮一般有6～8片，多的可至l2片。

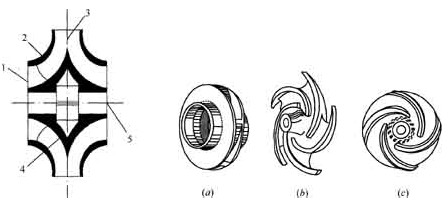

图2-5双吸式叶轮 图2-6叶轮形式
1-吸人口；2-轮盖；3-叶片； (a)为封闭式叶轮；(b)为敞开式叶轮；
4-轮毂；5-轴孔 (c)为半开式叶轮
