ISG100-160是永嘉泉达泵阀制造有限公司ISG系列立式管道离心泵，采用2极电机、转速2900r/min，额定流量100m3/h、额定扬程32m，配套15kW电机。，立式管道泵，该型号结构紧凑、运行平稳、安装维护方便，广泛应用于给排水、暖通循环、工业流体输送等场合。
一、型号含义
ISG100-160为立式管道离心泵。其中：ISG表示单级单吸立式管道离心泵（I为采用ISO标准、S为单级单吸、G为管道式）；100表示泵进出口公称直径DN100mm；160表示叶轮名义直径160mm。泵与电机直联，轴向尺寸短、结构紧凑，可直接安装在管道上。
二、结构与材质
泵体、叶轮采用HT200优质铸铁铸造，经时效处理消除内应力；叶轮为闭式叶轮并经静平衡校正；泵轴采用45#优质碳素钢、表面镀铬处理；机械密封采用碳化硅对石墨摩擦副，配丁腈橡胶O型圈；电机为Y2系列三相异步电动机，防护等级IP55、绝缘等级F级。
三、性能参数
ISG100-160在额定工况点（2极电机、转速2900r/min）的主要性能参数如下：
|
型号 |
流量(m3/h) |
扬程(m) |
效率(%) |
配套功率(kW) |
转速(r/min) |
必需汽蚀余量(m) |
|
ISG100-160 |
100 |
32 |
78 |
15 |
2900 |
4.0 |
进口口径DN100mm，出口口径DN100mm；允许工作压力1.6MPa；标准型介质温度0℃～80℃，热水型可输送不超过120℃的介质，不锈钢型可输送一定浓度的酸碱腐蚀性介质。
四、安装尺寸

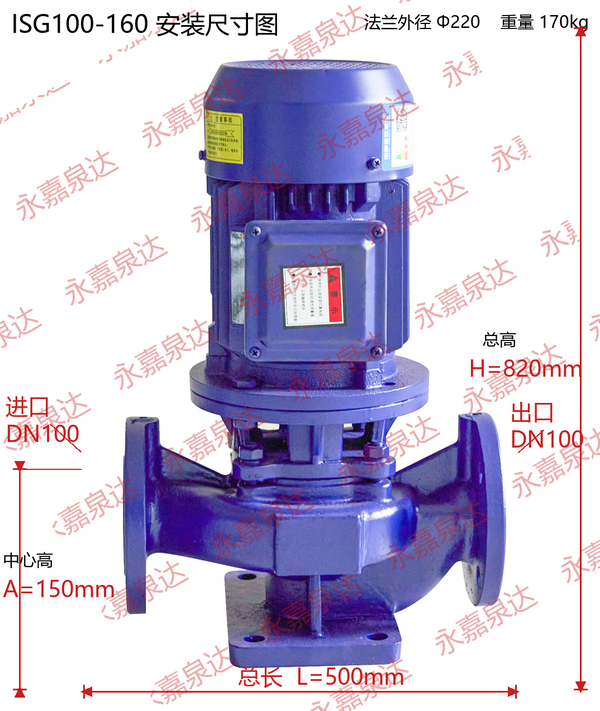

ISG100-160立式管道泵的外形及安装尺寸如下（单位mm）：
|
型号 |
L |
B |
H |
A(中心高) |
C1×B1 |
C2×B2 |
4-d1 |
D(法兰外径) |
D1(孔中心距) |
n-d(法兰孔) |
重量(kg) |
|
ISG100-160 |
500 |
415 |
820 |
150 |
190×280 |
150×240 |
4-Φ18 |
Φ220 |
Φ180 |
8-Φ18 |
170 |
注：L为泵总长，B为底座宽度，H为泵总高，A为泵轴中心线至安装底面高度，D为法兰外径，D1为法兰螺栓孔中心距，n-d为法兰螺栓孔数及孔径。
五、产品特点
1、立式直联结构，进出口同径、位于同一中心线上，可直接串联安装在管道上，占地小；2、采用2极电机、转速2900r/min，同口径下流量大、体积小、启动转矩大；3、机械密封可靠、无泄漏；4、铸件经时效处理，运转平稳、噪声低、振动小；5、检修方便，拆下泵盖螺栓即可检修叶轮和密封件。
六、适用范围
适用于建筑生活给水增压、暖通空调冷冻水及冷却水循环、工业清水输送、消防增压、远距离输水及园林喷灌等场合。作为DN100口径常用的管道泵，其100m3/h流量、32m扬程的工况适应性强，是工程选型的主力型号。
详细参数价格请咨询我公司，我公司专业生产销售ISG100-160管道泵，厂家直销、规格齐全，欢迎来电咨询。 |
